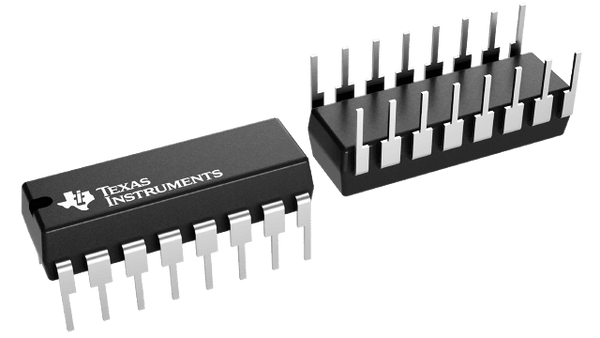

SN74LS85N Comparador Lógico de Magnitud 4-Bit - Texas Instruments

Descripción del producto: El SN74LS85N de Texas Instruments es un comparador lógico de magnitud de 4 bits, diseñado con tecnología TTL LS (Low Power Schottky). Este circuito permite comparar dos palabras binarias de 4 bits y generar salidas activas en alto que indican si A < B, A = B o A > B. Su encapsulado PDIP-16 lo hace ideal para aplicaciones de prototipado y sistemas educativos.

Características principales:
• Tipo: Comparador de magnitud de 4 bits
• Función lógica: A < B, A = B, A > B
• Tecnología: TTL LS (Low Power Schottky)
• Encapsulado: PDIP-16 (Through Hole)
• Tiempo de retardo de propagación: 24 ns – 27 ns
• Corriente de salida: 8 mA (nivel bajo), -400 µA (nivel alto)
• Corriente de suministro máx.: 20 mA
• Voltaje de operación: 4.75 V – 5.25 V
• Polaridad: No inversora (Non-Inverting)
• Temperatura de operación: 0 °C a +70 °C

Aplicaciones comunes:
1. Comparación de magnitud en sistemas digitales
2. Implementación de aritmética digital y ordenamiento
3. Ampliación de comparadores para palabras mayores mediante cascada

Componentes sustitutos:
• SN74HC85N (familia HC, CMOS)
• 74LS85 de otros fabricantes compatibles

Productos relacionados:
• Comparadores analógicos
• ALUs TTL como el SN74LS181N
• Contadores y registros TTL
