Decodificador/Controlador BCD a 7 Segmentos | Salida de Colector Abierto

₡ 2 154

(Impuestos incluidos)

SN74LS47 - El decodificador/controlador BCD a 7 segmentos de las series '46A, '47A y 'LS47 ofrece salidas de colector abierto que permiten el control directo de indicadores. Incluye funciones de prueba de lámpara y supresión de ceros iniciales/finales. Las series '48 y 'LS48 incorporan resistencias pull-up internas, eliminando la necesidad de resistencias externas. La serie 'LS49 ofrece salidas de colector abierto y entrada de enmascarado, con capacidad de modulación de intensidad en todas las versiones.

Ficha Técnica: Hoja de Datos del Fabricante

Elegimos este componente con el mismo cuidado con el que armaríamos nuestros propios proyectos. Solo trabajamos con distribuidores oficiales como Mouser, Digi-Key o fabricantes certificados. Porque la calidad no se improvisa.

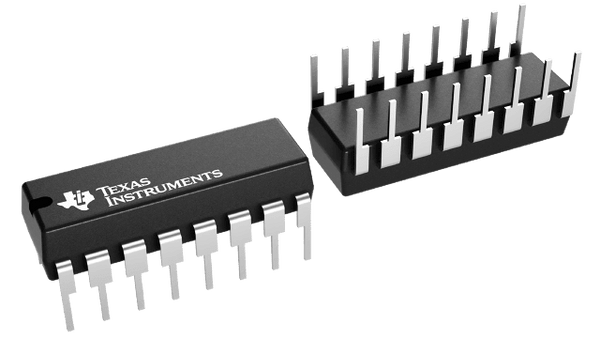

Descripción: El SN74LS47 de Texas Instruments es un decodificador/controlador BCD a siete segmentos, ideal para aplicaciones que requieren la conversión de códigos BCD a representaciones visuales en displays de siete segmentos. Diseñado para montaje a través de orificios, este componente utiliza un encapsulado PDIP-16, lo que facilita su integración en placas de circuito impreso.

Este dispositivo forma parte de la familia lógica LS y ofrece características avanzadas como salidas colector abierto para el manejo directo de indicadores, provisionamiento para prueba de lámparas, y supresión de ceros iniciales y finales, lo que asegura una visualización clara y precisa. Además, las versiones '48 y 'LS48 incluyen resistencias internas pull-up, eliminando la necesidad de resistencias externas, mientras que el 'LS49 presenta una entrada de blanking para un control más detallado.

El SN74LS47 es capaz de modular la intensidad de las lámparas, permitiendo ajustes en la visibilidad según las necesidades del entorno. Con un tiempo de retardo de propagación de 100 ns y un voltaje de alimentación operativo de 5 V, este decodificador es eficiente y rápido, adecuado para una variedad de aplicaciones lógicas.

Ideas de proyectos:

Reloj digital: Utiliza el SN74LS47 para controlar los segmentos de un reloj digital, asegurando una representación precisa de la hora.
Contador de producción: Implementa un sistema de conteo visual en líneas de producción para mostrar el número de productos fabricados.
Panel de control de electrodomésticos: Integra el SN74LS47 en paneles de control de microondas u hornos para mostrar la configuración de tiempo o temperatura.

Componentes sustitutos: Alternativas incluyen otros decodificadores BCD a siete segmentos de Texas Instruments o productos similares de fabricantes como NXP.

Productos relacionados:

Displays de siete segmentos: Se conectan directamente al SN74LS47 para mostrar los dígitos decodificados.
Resistencias de pull-up: Aunque el SN74LS47 tiene internas, se pueden usar externas para personalizar configuraciones.
Fuentes de alimentación reguladas: Proporcionan el voltaje constante de 5 V necesario para el funcionamiento óptimo del SN74LS47.

Aviso importante: Las descripciones de este producto han sido generadas mediante inteligencia artificial (IA) basadas en la información proporcionada por el fabricante. Trabajamos continuamente para ofrecer la mayor precisión posible. Recomendamos verificar los detalles técnicos en la hoja de datos oficial del fabricante antes de realizar cualquier compra de este producto.
