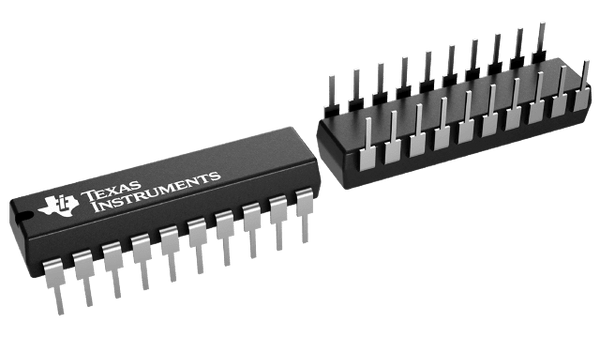

SN74LS273N Flip‑Flop Tipo D Octal con Reset Maestro – Texas Instruments

₡ 1 144

(Impuestos incluidos)

El SN74LS273N es un flip‑flop tipo D octal con reset maestro, familia LS TTL, retardo de hasta 27 ns y frecuencia de reloj de hasta 40 MHz. Opera a 5 V y está empaquetado en PDIP‑20.

Ficha Técnica: Ver hoja de datos

Fabricante: Texas Instruments

Elegimos este componente con el mismo cuidado con el que armaríamos nuestros propios proyectos. Solo trabajamos con distribuidores oficiales como Mouser, Digi-Key o fabricantes certificados. Porque la calidad no se improvisa.

Descripción del producto: El SN74LS273N de Texas Instruments es un conjunto de ocho flip‑flops tipo D activos desde el flanco positivo y provistos de una entrada de clear síncrono. Se basa en la familia de lógica LS (Low‑Power Schottky) y ofrece un diseño robusto ideal para registros digitales en sistemas TTL. Opera en un rango de 4.75 V a 5.25 V, con encapsulado PDIP‑20 para montaje through‑hole, y un rango de temperatura de 0 °C a +70 °C. Se distribuye en tubo con 20 unidades por paquete.

Características principales:
• Tipo lógico: D‑Type Flip‑Flop, masivo (octal) con reset maestro
• Familia lógica: LS (Low‑Power Schottky)
• Número de canales: 8 flip‑flops independientes
• Tipo de salida: TTL Push‑Pull, no inversoras
• Entradas: TTL, polaridad no inversora
• Voltaje de operación: 4.75 V (mín.) a 5.25 V (máx.)
• Retardo de propagación máximo: 27 ns a 5 V con C_L = 15 pF
• Corriente de salida (IOH): –400 µA, IOL: 8 mA
• Consumo en reposo (Iq): ~27 mA
• Frecuencia máxima de reloj: hasta ~40 MHz
• Temperatura de operación: 0 °C a +70 °C
• Encapsulado: PDIP‑20, montaje Through‑Hole, embalado en tubo (20 unidades)
• Dimensiones típicas: 24.33 mm (largo) × 6.35 mm (ancho) × 4.57 mm (alto)

Aplicaciones comunes:
1. Almacenamiento temporal de datos en registros digitales.
2. Divisores o generadores de patrones digitales sincronizados con reset.
3. Sistemas secuenciales de conteo o almacenamiento en microcontroladores.

Componentes relacionados:
• Oscilador externo o fuente de reloj – sincroniza la operación de los flip‑flops.
• Condensador de desacoplo (0.1 µF) cercano al chip para filtrado de alimentación.
• Microcontrolador o circuito lógico TTL para manejar las señales de clock, clear y datos.
