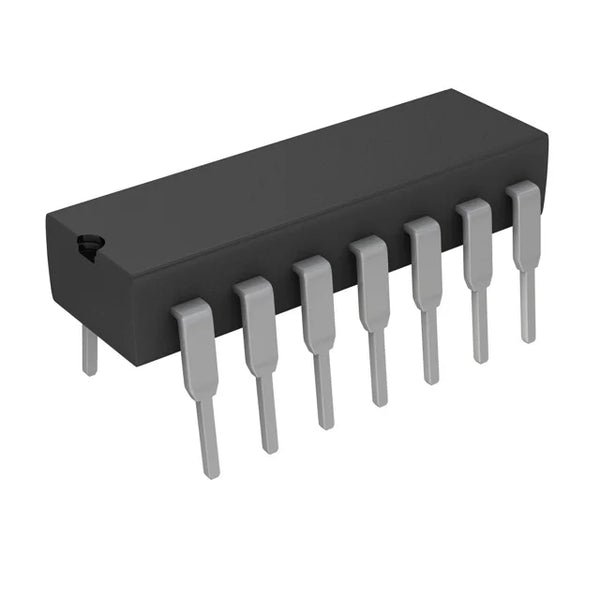

SN74LS08N Compuerta AND Cuádruple 2 Entradas TTL 14-DIP – Texas Instruments
₡ 698
(Impuestos incluidos)
Descripción: El SN74LS08N de Texas Instruments es un circuito integrado lógico TTL que contiene cuatro compuertas AND independientes de dos entradas. Forma parte de la reconocida familia 74LS, ampliamente utilizada en sistemas digitales, prototipos educativos, automatización y diseño lógico clásico.
Opera con alimentación estándar de 5V y ofrece tiempos de propagación típicos de 20 ns, permitiendo implementar funciones lógicas combinacionales de manera confiable en aplicaciones digitales TTL.
Su encapsulado 14-DIP through-hole facilita su integración en protoboards, PCB y entornos de laboratorio.
Características principales:
• Fabricante: Texas Instruments
• Serie: 74LS
• Tipo lógico: Compuerta AND
• Número de compuertas: 4
• Entradas por compuerta: 2
• Tecnología: TTL (Low-Power Schottky)
• Encapsulado: 14-DIP
• Montaje: Through-hole
• Voltaje de operación: 4.75 V a 5.25 V
• Retardo de propagación típico: 20 ns
• Corriente de salida: 400 µA (alto), 8 mA (bajo)
• Nivel lógico bajo (máx.): 0.8 V
• Nivel lógico alto (mín.): 2 V
• Temperatura de operación: 0 °C a +70 °C
Aplicaciones:
• Diseño de lógica combinacional
• Sistemas digitales TTL
• Interfaces con microcontroladores
• Laboratorios educativos de electrónica digital
• Automatización lógica cableada
• Prototipado en protoboard y PCB
