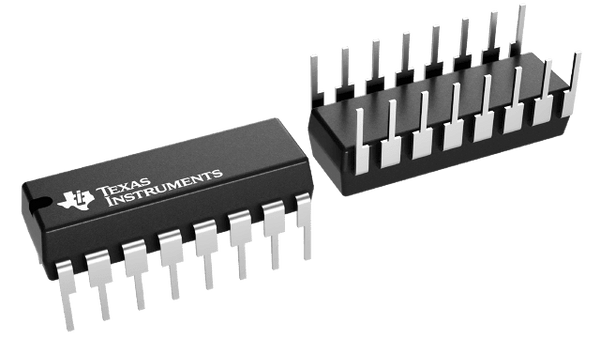

Registro de Desplazamiento de 8 Bits con Salidas de 3 Estados SN74HC595
₡ 1 915
(Impuestos incluidos)
El SN74HC595 de Texas Instruments es un registro de desplazamiento de 8 bits con salida de registro de 3 estados. Este dispositivo combina un registro de desplazamiento serie a paralelo con un registro de almacenamiento de tipo D de 8 bits, ofreciendo salidas paralelas de 3 estados. Ideal para aplicaciones donde se requiere conversión de datos serie a paralelo, el SN74HC595 proporciona relojes separados para el registro de desplazamiento y el registro de almacenamiento, así como entradas para borrado directo y habilitación de salida.
Con un rango de voltaje de operación de 2V a 6V y salidas de alta corriente que pueden manejar hasta 15 cargas LSTTL, este componente es altamente versátil. Ofrece un bajo consumo de energía, con una corriente de suministro máxima de 80 µA, y una capacidad de manejo de corriente de salida de ±6 mA a 5V.
Este registro de desplazamiento es ideal para proyectos como:
- Control de matrices de LED para visualización dinámica de datos.
- Expansión de puertos en microcontroladores y sistemas embebidos.
- Interfaz de datos serie a paralelo en sistemas de comunicación digital.
Componentes sustitutos: Si no se dispone del SN74HC595, se pueden considerar otros registros de desplazamiento de la serie 74HC para aplicaciones similares.
Productos relacionados: En circuitos que emplean el SN74HC595, a menudo se utilizan los siguientes componentes:
- 74HC165: Registros de desplazamiento de entrada paralela a serie que pueden trabajar en conjunto para aplicaciones de interfaz de datos.
- NE555: Temporizadores que pueden generar señales de reloj para sincronizar el registro de desplazamiento.
- ULN2803: Drivers de corriente que pueden amplificar las salidas del SN74HC595 para controlar cargas más grandes.
Estos componentes se integran con el SN74HC595 para crear soluciones de control y visualización eficientes.
Aviso importante: Las descripciones de este producto han sido generadas mediante inteligencia artificial (IA) basadas en la información proporcionada por el fabricante. Trabajamos continuamente para ofrecer la mayor precisión posible. Recomendamos verificar los detalles técnicos en la hoja de datos oficial del fabricante antes de realizar cualquier compra de este producto.
