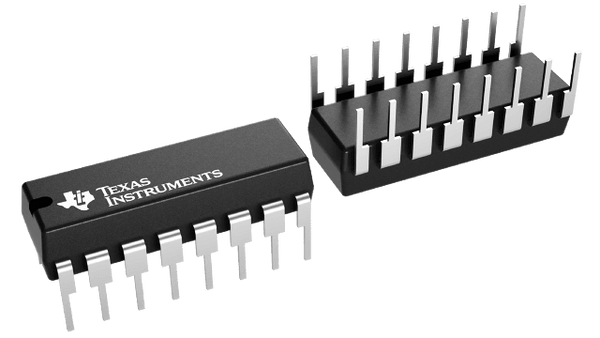

SN74HC595N Registro de Desplazamiento Seri-a-Paralelo 8 bit Tri-State PDIP-16 – Texas Instruments
₡ 1 374
(Impuestos incluidos)
Descripción del producto: El SN74HC595N de Texas Instruments es un registro de desplazamiento de 8 bits de tipo serial-in, paralelo-out con salidas de tres estados, encapsulado en PDIP-16 Through-Hole. Ideal para expandir líneas de salida digitales, controla displays o LEDs y permite diseño modular en contextos educativos e industriales.
Características principales:
• Función: Serial-in, paralelo-out de 8 bits con registro de almacenamiento y salidas tri-state (OE controla estado de alta impedancia).
• Rango de voltaje de alimentación: 2 V a 6 V
• Salidas de alta corriente, pueden manejar hasta 15 cargas LSTTL
• Consumo de energía muy bajo: hasta 80 µA (máximo ICC)
• Corriente de entrada baja: hasta 1 µA
• Retardo de propagación tpd típico: ≈ 13 ns
• Corriente de salida: ±6 mA (a VCC = 5 V)
• Rango de temperatura de funcionamiento: −40 °C a +85 °C
• Encapsulado: PDIP-16 (Through-Hole) – dimensiones nominales: ~19.31 mm × 6.35 mm
Aplicaciones comunes:
1. Expansión de puertos digitales en microcontroladores y FPGA.
2. Control de matrices LED, displays y elementos visuales.
3. Prototipado educativo o proyectos electrónicos DIY.
4. Diseño modular en sistemas embebidos o automatización.
Componentes sustitutos:
• SN54HC595 – versión con rango extendido de temperatura (–55 °C a +125 °C) para aplicaciones de alta fiabilidad :contentReference[oaicite:9]{index=9}.
• CD74HC595 – versión compatible de otro fabricante.
Productos relacionados:
• SN74HC164 – registro de desplazamiento serial-in paralelo-out sin salidas tri-state, útil para control directo.
• Reguladores de voltaje de la serie 78xx – para alimentar el registro con 5 V precisa.
• Buffers tri-state – para aumentos de corriente o aislamiento de bus compartido.
Aviso importante: Las descripciones de este producto han sido generadas mediante inteligencia artificial (IA) basadas en la información proporcionada por el fabricante. Trabajamos continuamente para ofrecer la mayor precisión posible. Recomendamos verificar los detalles técnicos en la hoja de datos oficial del fabricante antes de realizar cualquier compra de este producto.
