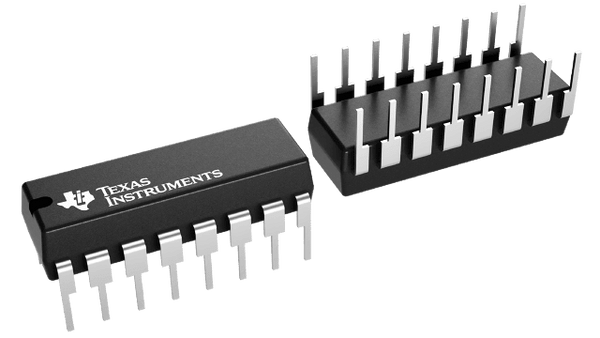

CD4520BE Dual 4-Bit Binary Counter Síncrono PDIP-16 3–18V - Texas Instruments
₡ 852
(Impuestos incluidos)
Descripción del producto: El CD4520B de Texas Instruments es un contador binario doble (dual) de 4 bits, tipo CMOS familia CD4000, con operación síncrona y conteo ascendente (Up). Incorpora dos contadores independientes de 4 bits en un mismo encapsulado PDIP-16, cada uno con sus propias señales de reloj y reset, lo que permite construir divisores de frecuencia, temporizadores y secuenciadores compactos con muy bajo consumo.
Características principales:
• Tipo: Contador binario dual (2 × 4 bits) síncrono, conteo Up
• Familia lógica: CMOS CD4000
• Encapsulado: PDIP-16, montaje Through-Hole
• Rango de alimentación: 3 V a 18 V
• Corriente de salida: ±1.5 mA (típico de familia 4000)
• Alta inmunidad al ruido y muy bajo consumo en reposo
• Entradas de reloj y reset independientes por canal
• Rango térmico extendido: −55 °C a +125 °C
Aplicaciones comunes:
1. Divisor de frecuencia para relojes de sistemas digitales o audio/RTC.
2. Temporizadores y generadores de retardo combinados con osciladores RC o cristal.
3. Secuenciadores de estados/etapas para automatización y sistemas embebidos.
4. Contadores de eventos en instrumentación y adquisición de datos.
5. Expansión de contadores a 8, 12 o más bits encadenando salidas/entradas entre canales.
Componentes sustitutos (función equivalente/compatible):
• HEF4520BP – Nexperia (CMOS, PDIP-16).
• HCF4520BE – STMicroelectronics.
• MC14520BCP – onsemi.
Productos relacionados:
• CD4060B – Contador con oscilador integrado para temporización/relój.
• CD4017B – Contador Johnson 1-de-10 para secuenciado de salidas.
• CD4518B – Contador binario dual (alternativa con distinta topología).
