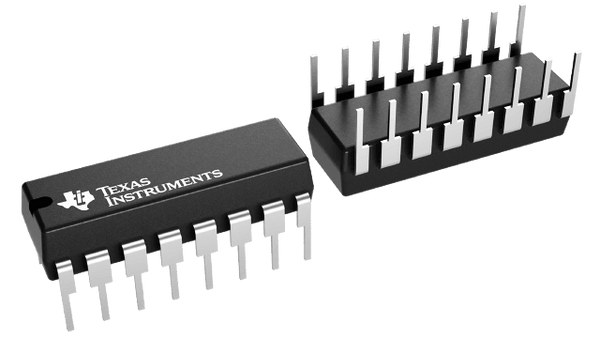

CD4511BE Decodificador BCD a 7 Segmentos con Latch PDIP-16 – Texas Instruments

₡ 628

(Impuestos incluidos)

CD4511BE decodificador BCD a 7 segmentos con latch de TI: entradas BCD de 4 bits, salidas de 7 segmentos, PDIP-16, rango de 3 V a 18 V.

Ficha Técnica: Ver hoja de datos

Fabricante: Texas Instruments

Elegimos este componente con el mismo cuidado con el que armaríamos nuestros propios proyectos. Solo trabajamos con distribuidores oficiales como Mouser, Digi-Key o fabricantes certificados. Porque la calidad no se improvisa.

Descripción del producto: El CD4511BE de Texas Instruments es un decodificador BCD a display de 7 segmentos con latch, encapsulado en PDIP-16 para montaje Through-Hole. Convierte entradas de código binario decimal (BCD) en señales adecuadas para controlar displays de cátodo común, simplificando el diseño de sistemas de visualización. Incluye almacenamiento de datos mediante latch, salidas de tres estados y capacidad de controlar hasta 7 salidas en paralelo.

Características principales:
• Tipo: Decodificador / Demultiplexor BCD a 7 segmentos
• Entradas: 4 líneas BCD
• Salidas: 7 líneas para displays de cátodo común
• Funciones adicionales: latch de almacenamiento, blanking y lamp test
• Encapsulado: PDIP-16 Through-Hole
• Voltaje de alimentación: 3 V a 18 V
• Frecuencia máxima de operación: 8 MHz
• Corriente de salida: ±1.5 mA
• Tiempo de propagación típico: 420 ns
• Rango de temperatura de operación: −55 °C a +125 °C
• Familia lógica: CMOS serie 4000

Aplicaciones comunes:
1. Control de displays de 7 segmentos en relojes digitales, contadores y temporizadores.
2. Conversión de datos binarios a visualización decimal en tableros industriales.
3. Sistemas educativos y de prototipado para aprendizaje de lógica digital.

Componentes sustitutos:
• MC14511B (ON Semiconductor) – alternativa pin-compatible.
• CD74HC4511 (TI) – versión HC con mayor velocidad y menor consumo.
• HEF4511B (NXP) – equivalente funcional en lógica CMOS.

Productos relacionados:
• Displays de 7 segmentos de cátodo común – conexión directa a las salidas del CD4511B.
• Contadores binarios CD4029 o CD4510 – para generar las entradas BCD al decodificador.
• Resistencias limitadoras de corriente – necesarias en serie con los segmentos del display para protección.

Aviso importante: Las descripciones de este producto han sido generadas mediante inteligencia artificial (IA) basadas en la información proporcionada por el fabricante. Trabajamos continuamente para ofrecer la mayor precisión posible. Recomendamos verificar los detalles técnicos en la hoja de datos oficial del fabricante antes de realizar cualquier compra de este producto.
