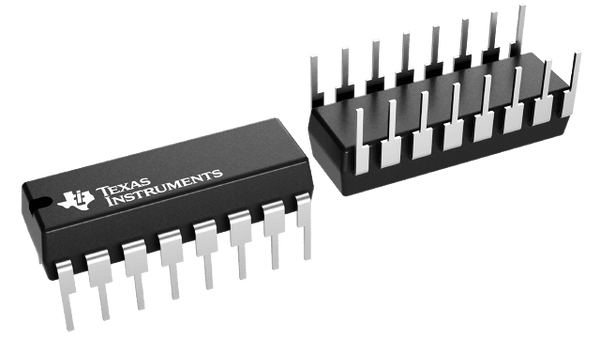

CD4053BE Triple Multiplexor/Demultiplexor Analógico 3 x 2:1 PDIP-16 - Texas Instruments
₡ 487
(Impuestos incluidos)
Descripción del producto: El CD4053BE de Texas Instruments es un circuito integrado multiplexor/demultiplexor analógico de triple canal, con configuración 3 x 2:1. Ofrece una baja resistencia ON (240 Ω máx.), tiempos de conmutación rápidos y un amplio rango de tensión de operación (5 V a 18 V). Está diseñado en encapsulado PDIP-16 para montaje en agujero pasante, ideal tanto para prototipado como para producción en aplicaciones electrónicas.
Características principales:
• Triple multiplexor analógico 3 x 2:1
• Encapsulado PDIP-16 (Through Hole)
• Rango de voltaje simple: 5 V a 18 V
• Rango de voltaje dual: ±2.5 V a ±10 V
• Resistencia ON máx.: 240 Ω
• Propagation delay: 60 ns
• Tiempos típicos: ON 720 ns, OFF 450 ns
• Corriente de alimentación baja: 100 µA máx.
• Temperatura de operación: −55 °C a +125 °C
• Banda ancha de señal: 30 MHz
Aplicaciones comunes:
1. Selección de señales analógicas o digitales en sistemas embebidos.
2. Conmutación de canales en instrumentación electrónica.
3. Ruteo de audio o video en dispositivos multipropósito.
4. Interfaces de sensado múltiple (sensores analógicos).
5. Proyectos académicos y de hobbyismo avanzados.
Componentes sustitutos:
• CD4052B (multiplexor/demultiplexor 2 canales 4:1)
• CD4066B (cuádruple switch analógico)
• HEF4053B (NXP, pin-compatible)
• MC14053BCP (ON Semiconductor, funcionalmente equivalente)
Productos relacionados:
• Socket DIP-16 para prototipado
• Fuente de alimentación dual ±12 V
• Osciloscopio digital para verificación de señales
• Kit de protoboard con cables jumper
Aviso importante: Las descripciones de este producto han sido generadas mediante inteligencia artificial (IA) basadas en la información proporcionada por el fabricante. Trabajamos continuamente para ofrecer la mayor precisión posible. Recomendamos verificar los detalles técnicos en la hoja de datos oficial del fabricante antes de realizar cualquier compra de este producto.
