CD4051BE Multiplexor/Demultiplexor Analógico 8:1 PDIP-16 – Texas Instruments

₡ 499

(Impuestos incluidos)

CD4051BE de TI: multiplexor/demultiplexor analógico 8:1, PDIP-16, alimentación simple 5–18 V o dual ±2.5–±10 V, RON máx. 240 Ω, BW 20 MHz

Ficha Técnica: Ver hoja de datos

Fabricante: Texas Instruments

Elegimos este componente con el mismo cuidado con el que armaríamos nuestros propios proyectos. Solo trabajamos con distribuidores oficiales como Mouser, Digi-Key o fabricantes certificados. Porque la calidad no se improvisa.

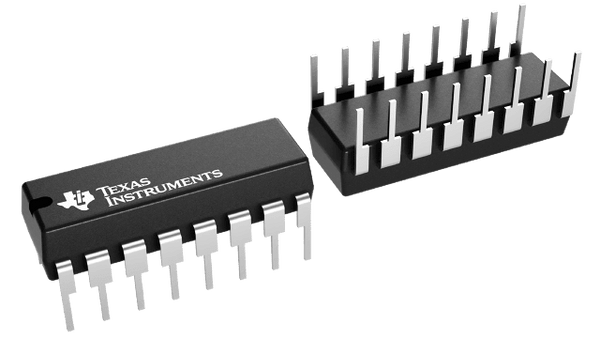

Descripción del producto: El CD4051BE de Texas Instruments es un multiplexor/demultiplexor analógico de 8 canales (configuración 1×8:1) en encapsulado PDIP-16 para montaje Through-Hole. Permite conmutar señales analógicas o digitales mediante tres entradas de dirección (A, B, C) y una entrada de inhibición/enable (\OE). Opera con una sola alimentación de 5 a 18 V o con alimentación dual de ±2.5 V a ±10 V, lo que lo hace muy versátil para audio, adquisición de datos y conmutación de sensores.

Características principales:
• Canales: 8 (1×8:1), bidireccional analógico/digital
• Paquete: PDIP-16 (Through-Hole)
• Alimentación simple: 5 V a 18 V | Alimentación dual: ±2.5 V a ±10 V
• Resistencia ON (R_ON) máx.: 240 Ω (típico depende de V_DD)
• Ancho de banda típico: 20 MHz
• Tiempos conmutación máx.: t_ON 720 ns, t_OFF 450 ns
• Retardo de propagación típico: 60 ns
• Corriente de suministro máx.: 100 µA (muy bajo consumo en reposo)
• Rango de temperatura de operación: −55 °C a +125 °C
• Control: 3 líneas de dirección (A, B, C) + \OE (Enable/Inhibit) activo

Aplicaciones comunes:
1. Multiplexado de sensores (temperatura, potenciómetros, señales analógicas) hacia una sola entrada ADC, reduciendo pines del microcontrolador.
2. Conmutación de audio o selección de canales en equipos de prueba y bancos de medida.
3. Ruteo de señales en sistemas embebidos para seleccionar referencias, feedbacks o entradas múltiples sin relés mecánicos.

Componentes sustitutos:
• CD74HC4051 (TI) – versión HC con menor R_ON a 5 V y conmutación más rápida.
• HEF4051B (NXP) – equivalente funcional CMOS 4000.
• ADG708 (Analog Devices) – 8:1 de precisión, baja R_ON (no pin-compatible).

Productos relacionados:
• ADC de 10/12 bits (p. ej., MCP3008) – conecta la salida común del CD4051B al canal de ADC para leer 8 sensores con un solo convertidor.
• Amplificador operacional rail-to-rail – colocado como buffer entre la salida común y el ADC para reducir el error por R_ON y carga del siguiente estadio.
• Resistencias de 10 kΩ – usadas como pull-down/pull-up en las entradas de control A/B/C y \OE para asegurar estados lógicos definidos y evitar conmutaciones espurias.
